DIN Standard Ketten

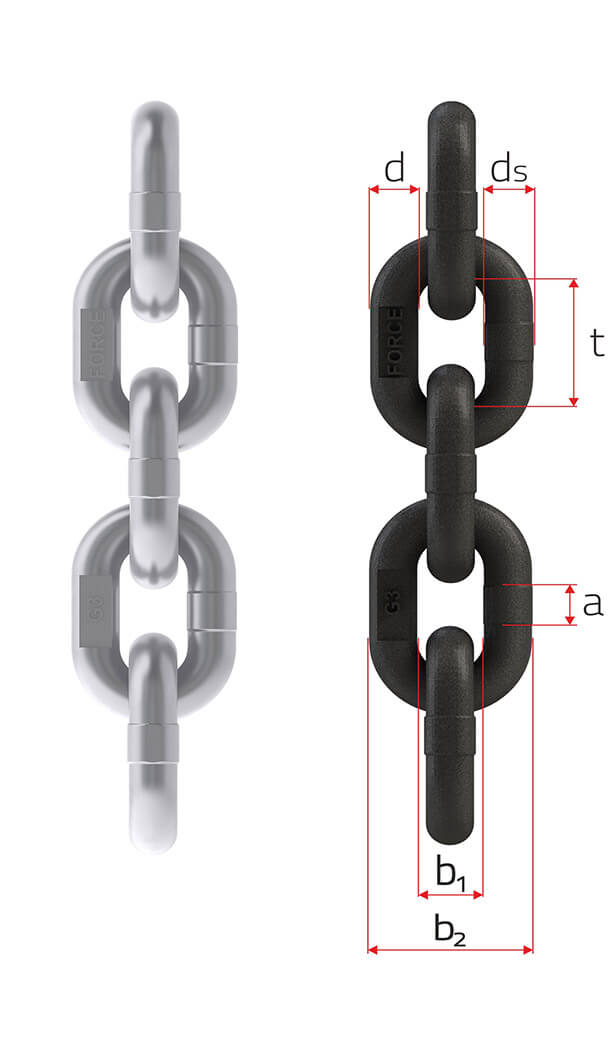

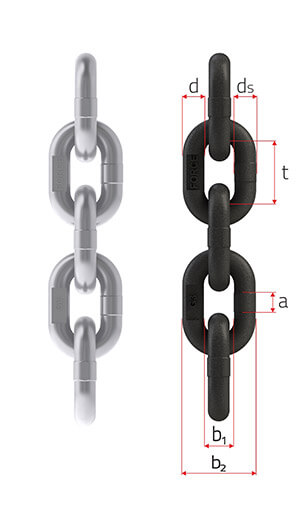

| Force Chain | Wire Diameter | Inner Length | Inside Width | Appr. | Working Load Limit | |||
|---|---|---|---|---|---|---|---|---|
| Articel No | Ø(dn) | Tolerance | t | Tolerance | b1 min. | Kg / Mtr | WLL ( Kg ) max. | |
| FC.5685/3.DG3.R.04.W | 4 | ± 0,20 | 16 | + 0,8 | - 0,8 | 5,5 | 0,31 | 80 |
| FC.5685/3.DG3.R.05.W | 5 | ± 0,30 | 18,5 | + 0,9 | - 0,9 | 7,0 | 0,51 | 125 |
| FC.5685/3.DG3.R.06.W | 6 | ± 0,30 | 18,5 | + 0,9 | - 0,9 | 8,0 | 0,78 | 160 |
| FC.5685/3.DG3.R.07.W | 7 | ± 0,40 | 22 | + 1,1 | - 1,1 | 9,5 | 1,10 | 220 |
| FC.5685/3.DG3.R.08.W | 8 | ± 0,40 | 24 | + 1,2 | - 1,2 | 11,0 | 1,40 | 320 |
| FC.5685/3.DG3.R.10.W | 10 | ± 0,50 | 28 | + 1,4 | - 1,4 | 14,0 | 2,30 | 500 |
| FC.5685/3.DG3.R.13.W | 13 | ± 0,70 | 36 | + 1,8 | - 1,8 | 18,0 | 3,90 | 800 |
| FC.5685/3.DG3.R.16.W | 16 | ± 0,80 | 45 | + 2,3 | - 2,3 | 22,0 | 5,80 | 1250 |
