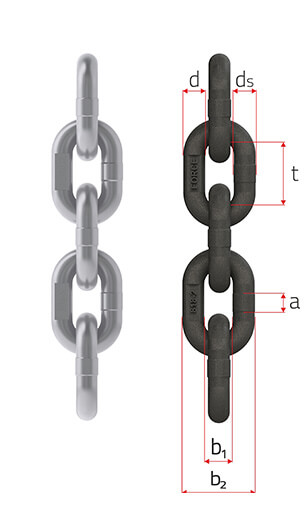

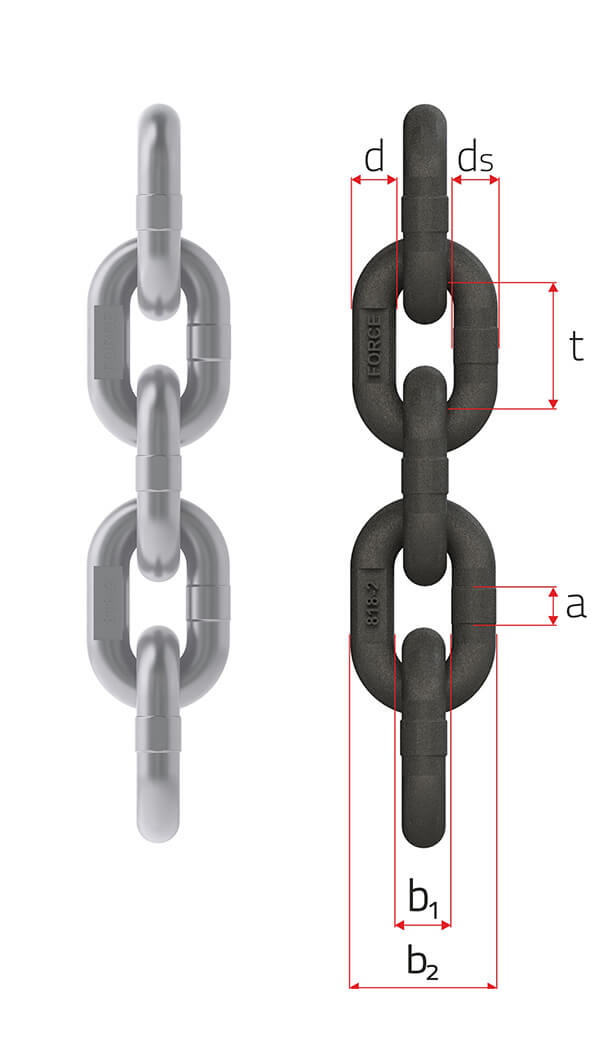

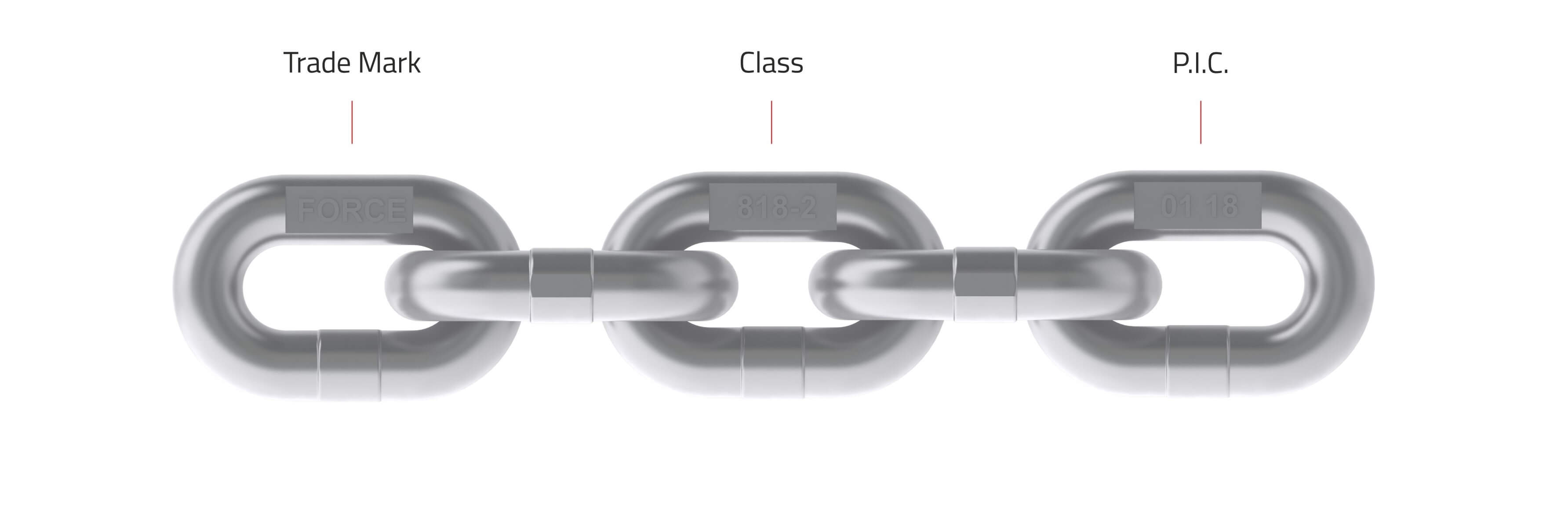

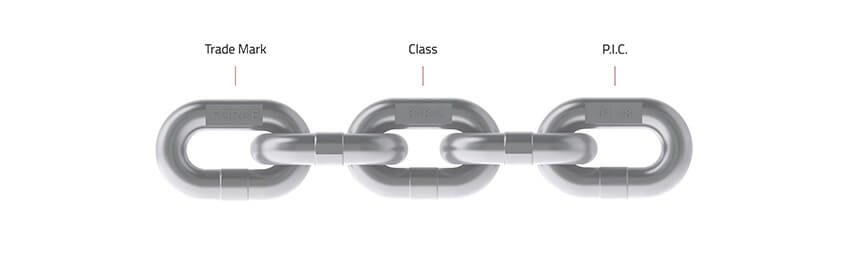

Din Standard Ketten
| Wire Diameter | Inner Length | Inside Width | Outside Width | Appr. | ||
|---|---|---|---|---|---|---|
| Ø(dn) | Tolerance | t | Tolerance | b1 min. | b2 max. | Kg /Mtr |
| 4 | ± 0,16 | 12 | ± 0,4 | 5,2 | 14,8 | 0,35 |
| 5 | ± 0,20 | 15 | ± 0,5 | 6,5 | 18,5 | 0,5 |
| 6 | ± 0,24 | 18 | ± 0,5 | 7,8 | 22,2 | 0,8 |
| 7 | ± 0,28 | 21 | ± 0,6 | 9,1 | 25,9 | 1,1 |
| 8 | ± 0,32 | 24 | ± 0,7 | 10,4 | 29,6 | 1,4 |
| 10 | ± 0,40 | 30 | ± 0,9 | 13 | 37,0 | 2,20 |
| 13 | ± 0,52 | 39 | ± 1,2 | 16,9 | 48,1 | 3,80 |
| 16 | ± 0,64 | 48 | ± 1,4 | 20,8 | 59,2 | 5,70 |
| Wire Diameter | Working Load Limit | Test Force | Breaking Load | Bending Test | |||||
|---|---|---|---|---|---|---|---|---|---|
| Ø ( dn) mm | WLL ( t ) | MTF ( kN ) | BLL ( kN ) min. | f ( mm ) min. | |||||
| 4 | 0,50 | 12,6 | 20,1 | 3,2 | |||||
| 5 | 0,80 | 19,6 | 31,4 | 4,0 | |||||
| 6 | 1,12 | 28,3 | 45,2 | 4,8 | |||||
| 7 | 1,50 | 38,5 | 61,6 | 5,6 | |||||
| 8 | 2,00 | 50,3 | 80,4 | 6,4 | |||||
| 10 | 3,15 | 78,5 | 126 | 8,0 | |||||
| 13 | 5,30 | 133,0 | 212,0 | 10,0 | |||||
| 16 | 8,00 | 201,0 | 322,0 | 13,0 |
| Maximum Weld Diameter ( mm ) | ( ds ) max. | 1,1 x dn | |||||||||
| Inner Length ( mm ) | ( tn ) | 3 x dn | |||||||||
| Minimum Inner Length ( mm ) | ( tmin ) | 2,91 x dn | |||||||||
| Maximum Inner Length ( mm ) | ( tmax) | 3,09 x dn | |||||||||
| Minimum Inside Width ( mm ) | b1 | 1,3 x dn | |||||||||
| Maximum Outside Width (mm ) | b2 | 3,7 x dn |
