DIN Standard Ketten

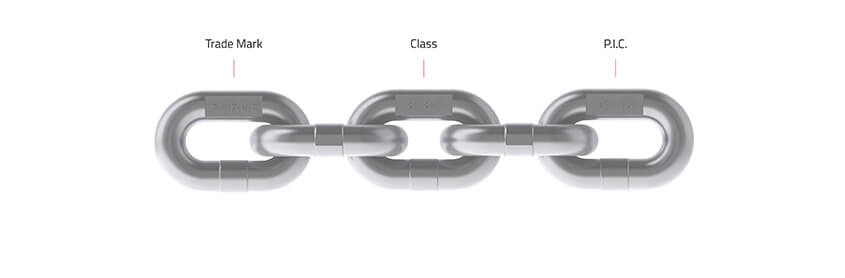

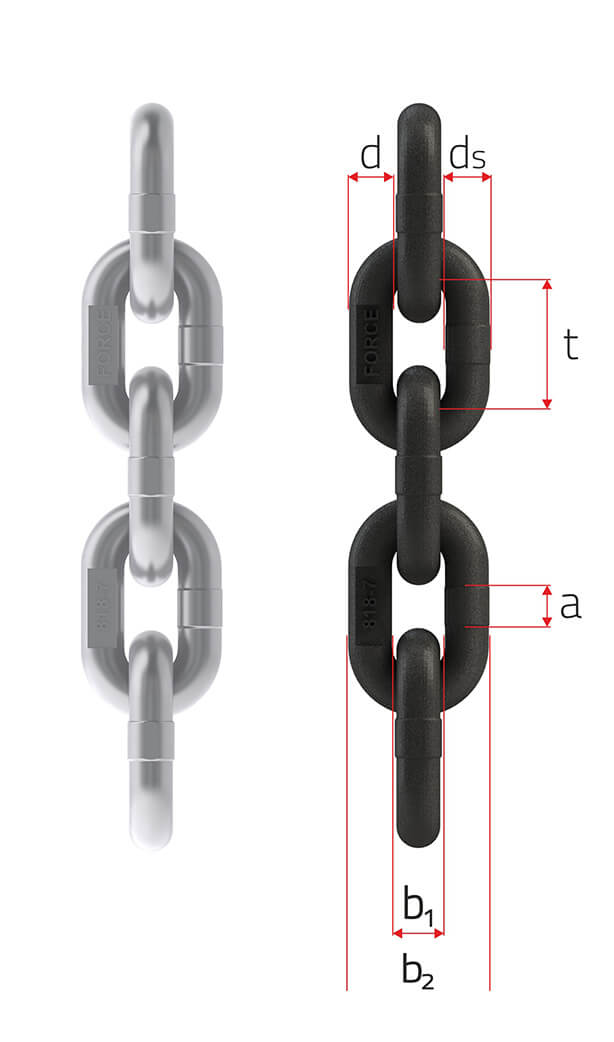

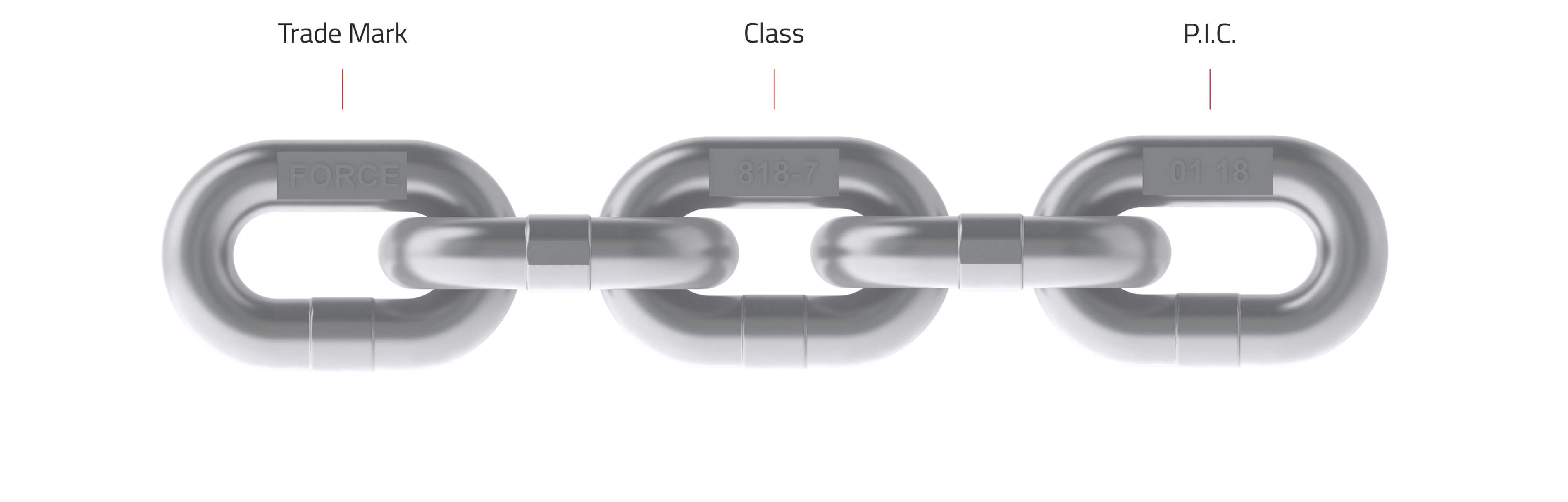

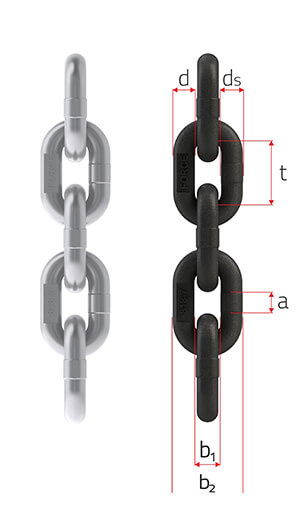

Force Chain | Wire Diameter | Inner Length | Inside Width | Outside Width | Inner Length | Appr. | ||||
---|---|---|---|---|---|---|---|---|---|---|
Articel No | Ø(dn) | Tolerance | t | Tolerance | b1 min. | b2 max. | 11 x t | Tolerance | Kg / Mtr | |
FC.G8.R.04.P | 4 | ± 0,20 | 12 | ± 0,25 | 4,8 | 13,6 | 132,0 | + 0,40 | - 0,20 | 0,35 |
FC.G8.R.05.P | 5 | ± 0,20 | 15 | ± 0,30 | 6,0 | 17,0 | 165,0 | + 0,53 | - 0,27 | 0,54 |
FC.G8.R.06.P | 6 | ± 0,20 | 18 | ± 0,35 | 7,2 | 20,4 | 198,0 | + 0,66 | - 0,33 | 0,80 |
FC.G8.R.07.P | 7 | ± 0,30 | 21 | ± 0,40 | 8,4 | 23,8 | 231,0 | + 0,73 | - 0,37 | 1,10 |
FC.G8.R.08.P | 8 | ± 0,30 | 24 | ± 0,50 | 9,6 | 27,2 | 264,0 | + 0,86 | - 0,44 | 1,40 |
FC.G8.R.9.P | 9 | ± 0,40 | 27 | ± 0,50 | 10,8 | 30,6 | 297,0 | + 0,93 | - 0,47 | 1,80 |
FC.G8.R.10.P | 10 | ± 0,40 | 30 | ± 0,60 | 12,0 | 34,0 | 330,0 | + 1,06 | - 0,54 | 2,20 |
FC.G8.R.11.P | 11 | ± 0,40 | 33 | ± 0,60 | 13,2 | 37,4 | 363,0 | + 1,13 | - 0,57 | 2,70 |
FC.G8.R.12.P | 12 | ± 0,50 | 36 | ± 0,70 | 14,4 | 40,8 | 396,0 | + 1,26 | - 0,64 | 3,10 |
FC.G8.R.13.P | 13 | ± 0,50 | 39 | ± 0,80 | 15,6 | 44,2 | 429,0 | + 1,40 | - 0,70 | 3,70 |
FC.G8.R.14.P | 14 | ± 0,60 | 42 | ± 0,80 | 16,8 | 47,6 | 462,0 | + 1,46 | - 0,74 | 4,30 |
FC.G8.R.16.P | 16 | ± 0,60 | 48 | ± 0,90 | 19,2 | 54,4 | 528,0 | + 1,66 | - 0,84 | 5,60 |
Wire Diameter | Working Load Limit | Test Force | Breaking Load | ||
---|---|---|---|---|---|
Ø ( dn) mm | WLL ( t ) T | WLL ( t ) DAT | WLL ( t ) DT | MTF ( kN ) | BLL ( kN ) min. |
4 | 0,50 | 0,40 | 0,25 | 12,6 | 20,1 |
5 | 0,80 | 0,63 | 0,40 | 19,6 | 31,4 |
6 | 1,12 | 0,90 | 0,56 | 28,3 | 45,2 |
7 | 1,50 | 1,20 | 0,75 | 38,5 | 61,6 |
8 | 2,00 | 1,60 | 1 | 50,3 | 80,4 |
9 | 2,50 | 2 | 1,25 | 63,6 | 102,0 |
10 | 3,20 | 2,50 | 1,60 | 78,5 | 126 |
11 | 3,80 | 3,00 | 1,90 | 95,0 | 152,0 |
12 | 4,50 | 3,60 | 2,20 | 113,0 | 181,0 |
13 | 5,30 | 4,20 | 2,60 | 133,0 | 212,0 |
14 | 6,00 | 5,00 | 3,00 | 154,0 | 246,0 |
16 | 8,00 | 6,30 | 4,00 | 201,0 | 322,0 |
Maximum Weld Diameter ( mm ) | ( ds ) max. | 1,08 x dn | |||||||||
Inner Length ( mm ) | ( tn ) | 2,6 x tn < tn < 3,2 x tn | |||||||||
Minimum Inside Width ( mm ) | ( b1) | 1,2 x dn | |||||||||
Maximum Outside Width ( mm ) | b2 | 3,4 x dn |
Security Level | 1 / 2,5 / 4,0 | ||||||
Working Load Limit ( WLL ) | 200 N / mm2 | ||||||
Manufacture Test Force ( MTF ) | 500 N / mm2 | ||||||
Breaking Load Limit ( BLL ) | 800 N / mm2 |
Elongation at Breaking Load | min. % 20 |
