DIN EN 818-7
GRADE 80

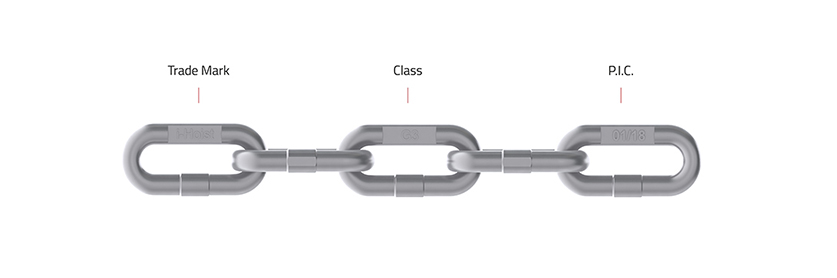

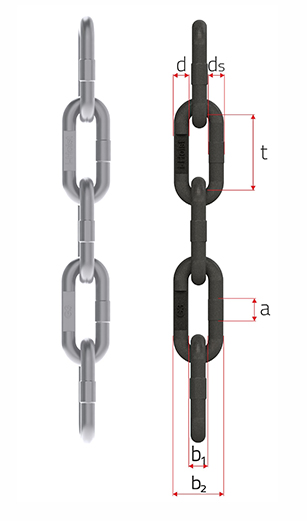

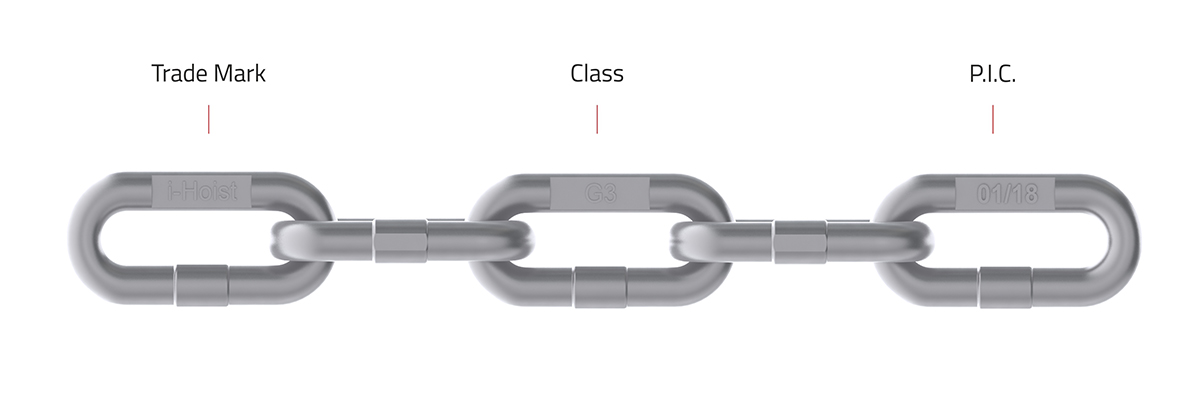

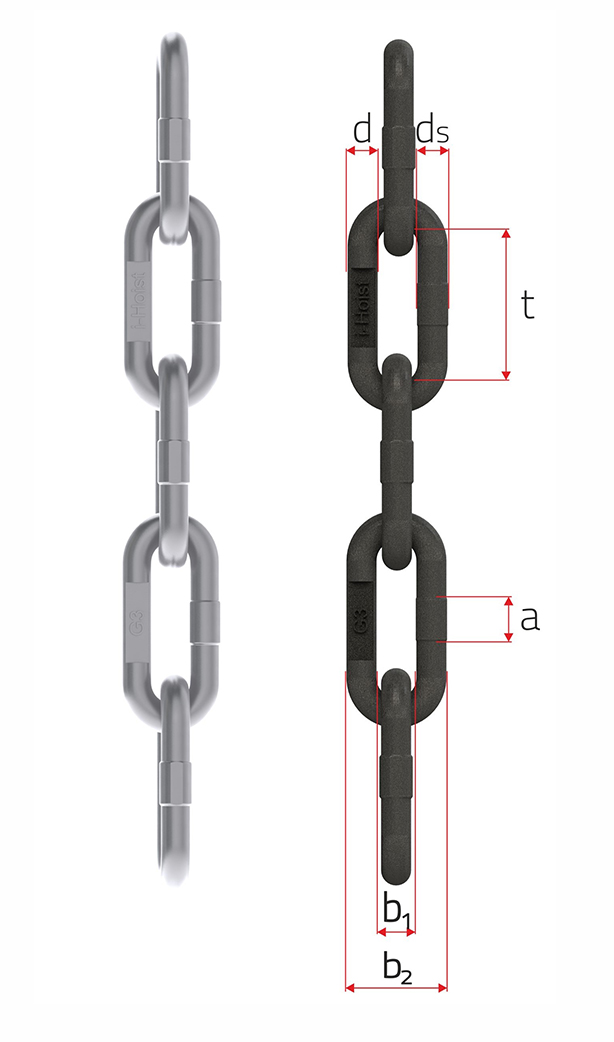

| Wire Diameter | Inner Length | Inside Width | Outside Width | Inner Length | Appr. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ø ( dn ) | Tolerance | t | Tolerance | b1min. | b2max. | 11 x t | Tolerance | Kg / Mtr | ||
| 5 | ± 0,20 | 24 | +0,5 | -0,5 | 6,92 | 17,88 | 264,0 | + 1,0 | - 1,0 | 0,483 |
| 5 | ± 0,50 | 22 | +0,5 | -0,5 | 6,60 | 17,50 | 242,0 | + 0,7 | - 0,7 | 0,470 |
| 5 | ± 0,20 | 25,2 | +0,7 | -0,5 | 6,60 | 17,40 | 277,2 | + 2,5 | - 0,8 | 0,452 |
| 5 | ± 0,50 | 25 | +0,5 | -0,5 | 8,00 | 18,90 | 275,0 | +0,7 | - 0,7 | 0,460 |
| 5 | ± 0,10 | 22,5 | +0,8 | -0,2 | 6,30 | 17,50 | 247,5 | + 3,2 | - 1,7 | 0,470 |
| 5 | ± 0,20 | 23,5 | +0,5 | -0,5 | 8,00 | 19,00 | 258,5 | + 1,5 | - 0,5 | 0,470 |
| 5 | ± 0,20 | 26 | +0,7 | -0,5 | 6,60 | 17,40 | 286,0 | + 2,5 | - 0,8 | 0,450 |
| 5,5 | ± 0,22 | 23,5 | +0,5 | -0,5 | 7,00 | 20,00 | 258,5 | + 1,2 | - 1,2 | 0,570 |
| 6 | ± 0,10 | 27 | +0,5 | -0,5 | 8,90 | 21,50 | 297,0 | + 1,5 | - 0,0 | 0,680 |
| 6,5 | ± 0,10 | 18,5 | +0,2 | -0,1 | 8,00 | 21,80 | 203,5 | + 0,7 | - 0,5 | 0,950 |
| Security Level | 1 / 2,5 / 4,0 | ||||||
| Working Load Limit ( WLL ) | 75 N/mm2 | ||||||
| Manufacture Test Force ( MTF ) | 188 N/mm2 | ||||||
| Breaking Load Limit ( BLL ) | 300 N/mm2 |
