Verbindungselemente Program

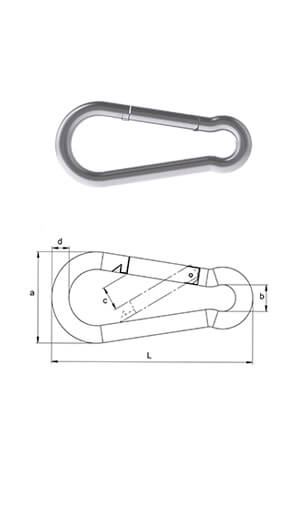

| Size | Snap Hook Dimensions | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| mm | a | Tolerance | b | Tolerance | c | Tolerance | d | Tolerance | L | Tolerance |
| 4 | 19,6 | ±1,0 | 6,3 | ±1,0 | 5,5 | ±0,5 | 3,8 | ±0,5 | 41,2 | ±1,5 |
| 5 | 24,8 | ±1,0 | 7,5 | ±1,5 | 7,0 | ±0,5 | 4,9 | ±0,5 | 50,7 | ±1,5 |
| 6 | 28,8 | ±2,0 | 8,9 | ±1,5 | 8,2 | ±0,5 | 5,6 | ±0,5 | 60,8 | ±1,5 |
| 7 | 33,5 | ±2,0 | 11,0 | ±1,5 | 9,9 | ±0,5 | 6,5 | ±0,65 | 70,6 | ±1,5 |
| 8 | 38,3 | ±2,0 | 12,3 | ±1,5 | 10,5 | ±1,0 | 7,5 | ±0,65 | 80,5 | ±1,5 |
| 9 | 43,5 | ±2,0 | 15,2 | ±2,5 | 12,8 | ±2,0 | 8,4 | ±0,65 | 90,0 | ±1,5 |
| 10 | 48,7 | ±3,0 | 16,0 | ±2,5 | 15,3 | ±3,0 | 9,5 | ±0,65 | 100,5 | ±1,5 |
| 11 | 56,6 | ±3,0 | 17,7 | ±2,5 | 18,9 | ±3,0 | 10,5 | ±0,65 | 120,0 | ±1,5 |
| 12 | 66,7 | ±3,0 | 19,8 | ±2,5 | 21,9 | ±3,0 | 11,6 | ±0,65 | 140,3 | ±1,5 |
